Jeil JMF250 — moteur de rotation à pistons axiaux 250 cm³

Jeil JMF250 est un moteur hydraulique de rotation (swing motor) à cylindrée fixe et pistons axiaux, fabriqué par Jeil Hydraulics (Corée du Sud). La plus grande taille de la série JMF, destinée aux pelles sur chenilles lourdes de la classe 34–42 tonnes avec des exigences élevées de couple pour la tourelle pivotante. La conception intègre un frein à ressort avec déblocage hydraulique, une valve de temporisation de frein et une valve anti-retour. Installé dans les pelleteuses Doosan, Hyundai et Volvo.

Gamme complète de modèles dans la section Jeil série JMF

Caractéristiques techniques JMF250

• Cylindrée : 250 cm³/tr
• Couple de sortie max. : 24 858 Nm
• Vitesse max. (sortie réducteur) : 22,0 tr/min
• Débit max. : 288 l/min
• Pression normale : 320 bar
• Pression de pointe : 385 bar
• Couple de freinage (moteur) : 1049 Nm
• Rapport de transmission réducteur : 15 (Module 14)
• Masse : 440 kg

Structure du code de modèle JMF250

Exemple : JMF250 - R - R - 04 - 05 - 01 - 01 - 1 - 17 - 00 - A - 00 - A

• JMF250 — type de série (Swing Drive Motor) et cylindrée (250 cm³/tr)
• Bride moteur : R — réducteur intégré ; P — moteur seul sans réducteur
• Arbre de sortie : R — arbre réducteur ; S — cannelures sans réducteur
• Orifices : 04 — JIS Flange Type I Ø20 ; 05 — JIS Flange Type I Ø25
• Réglage soupape de sécurité : 01=190 bar, 02=220 bar, 03=230 bar, 04=240 bar, 05=250 bar, 06=280 bar, 09=320 bar
• Frein de stationnement : 00 — absent ; 01 — intégré
• Valve de libération de frein : 00 — non ; 01 — 4 bar ; 03 — 8 bar ; 05 — 13 bar
• Valve anti-retour : 0 — absent ; 1 — intégrée
• Rapport de transmission : 17, 19, 20, 22, 24

Installé sur les engins

• Doosan

  • DX340LC — Pelle sur chenilles
  • DX350LC — Pelle sur chenilles
  • DX380 — Pelle sur chenilles
  • DX420LC — Pelle sur chenilles
  • S330LC-V — Pelle sur chenilles
  • S340LC-V — Pelle sur chenilles
  • S400LC-V — Pelle sur chenilles
  • S420LC-V — Pelle sur chenilles
• Hyundai

  • R360LC-7 — Pelle sur chenilles
  • R360LC-7A — Pelle sur chenilles
  • R370LC-7 — Pelle sur chenilles
  • R380LC-9A — Pelle sur chenilles
  • R430LC-9 — Pelle sur chenilles
  • R430LC-9A — Pelle sur chenilles
  • R800LC-7A — Pelle sur chenilles
  • R800-7AFS — Pelle sur chenilles
  • R800LC-9 — Pelle sur chenilles
  • R800LC-9FS — Pelle sur chenilles
  • R1200-9 — Pelle sur chenilles
• Volvo

  • EC360 — Pelle sur chenilles
  • EC380 — Pelle sur chenilles
  • EC700 — Pelle sur chenilles

Numéros OEM JMF250

• Doosan

  • K1007545
  • K1007543A
  • K1004822E
  • K1004824B
  • K1004824C
  • K1004824E
  • K1004825B
  • 170301-00061
  • 170301-00062
  • 170301-00062A
  • 170301-00062B
  • 170301-00062C
  • 2401-9309A
• Hyundai

  • 31NA-10160
  • 31NA-10170
  • 31QC-10130
  • 31QC-10130AR
  • 31QA-10130
  • 31QA-10130AR
  • 31ND-13130
  • 31ND-13130AR

Numéros de pièces détachées JMF250

• Doosan

  • 1.131-00072
  • 1.181-00103
  • 1.426-00010
  • 2.109-00176
  • 420-00112
  • 1.131-00070
  • K9000403
  • K9000924
  • K9000925
  • K9000926
  • K9000927
  • K9000928
  • K9000929
  • K9000930
  • K9000931
  • K9000932
  • K9000933
  • K9000934
  • K9000935
  • K9000936
  • K9000937
  • K9000938
  • K9000939
  • K9000940
  • K9000941
  • K9000942
  • K9000943
  • K9000944
  • K9000945
  • K9000946
  • K9000947
  • K9000948
  • K9000949
  • S2206161
  • S2227661
  • S5711031
  • S6510850
  • S8000071
  • S8000111
  • S8000121
  • S8000151
  • S8000181
  • S8000241
  • S8000261
  • S8000291
  • S8000311
  • S8060240
  • S8060310
  • 2180-1216D154
  • 2180-1216D155

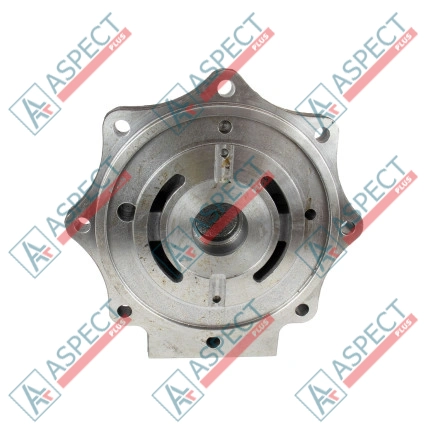

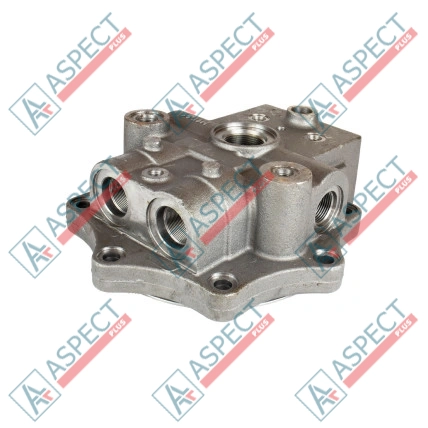

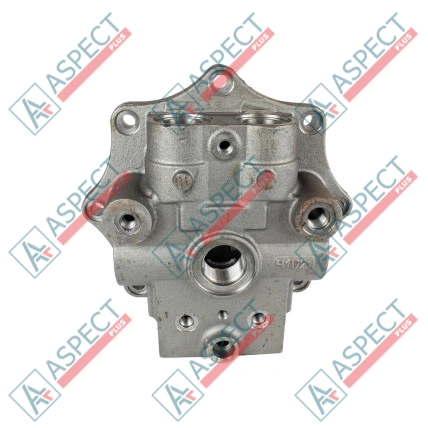

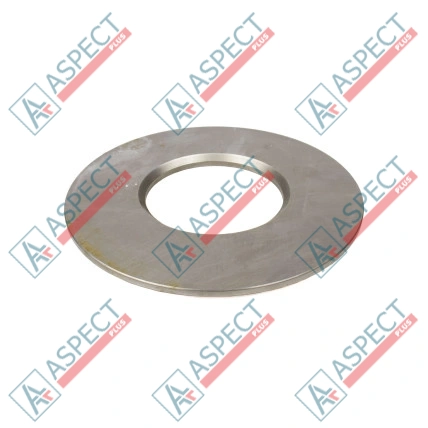

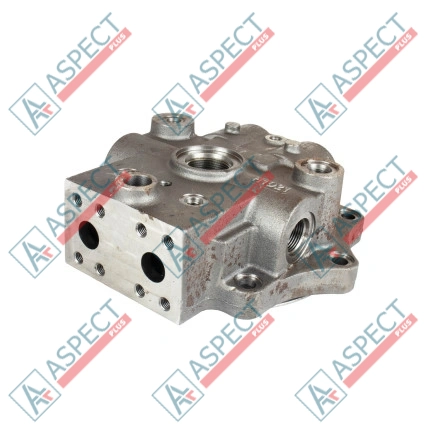

Pièces détachées pour Jeil JMF250

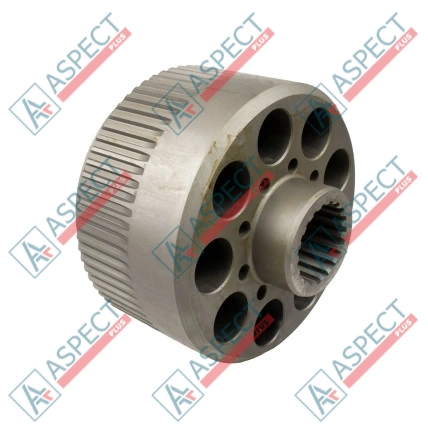

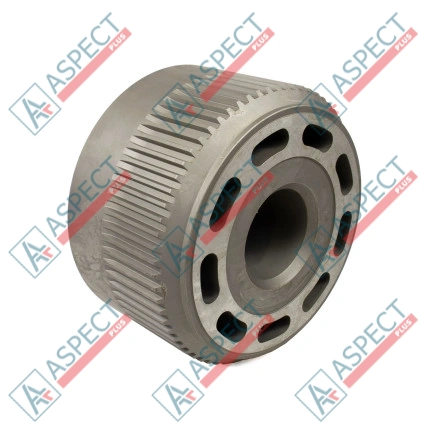

• Bloc-cylindres Rotor

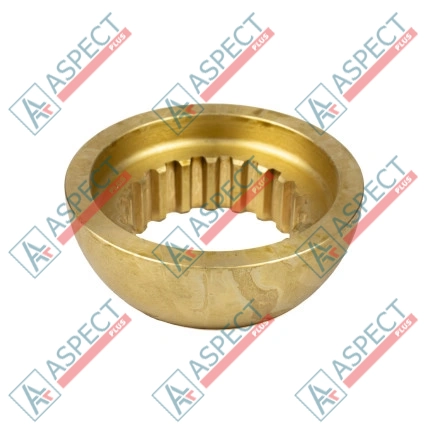

• Guide bille
• Ressort de disque
• Accouplement d'arbre
• Goupille bloc-cylindres

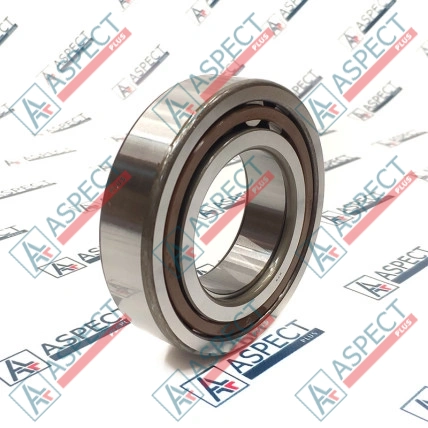

• Roulement à rouleaux
• Ensemble de roulements

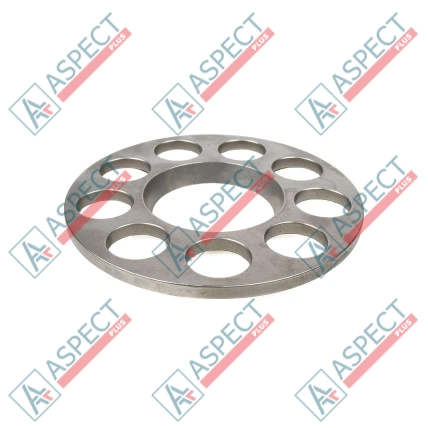

• Plaque de maintien
• Plateau oscillant

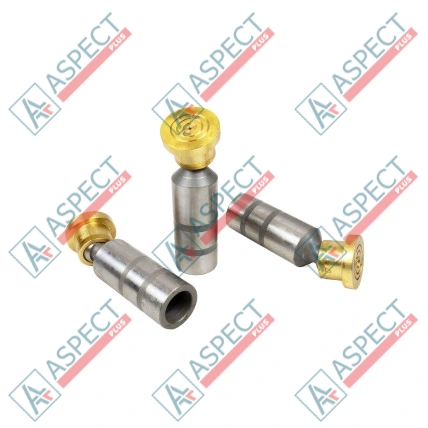

• Piston
• Ressort rotor
• Joint d'arbre

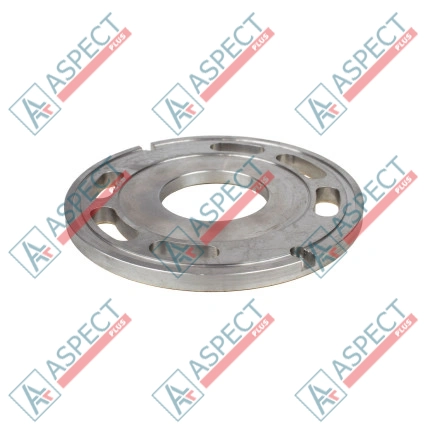

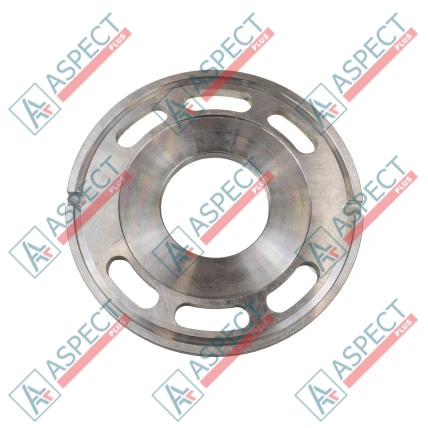

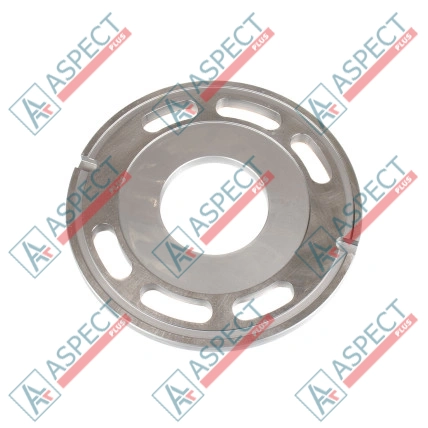

• Plaque de soupape

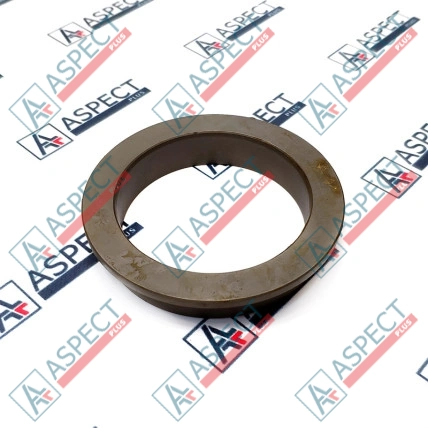

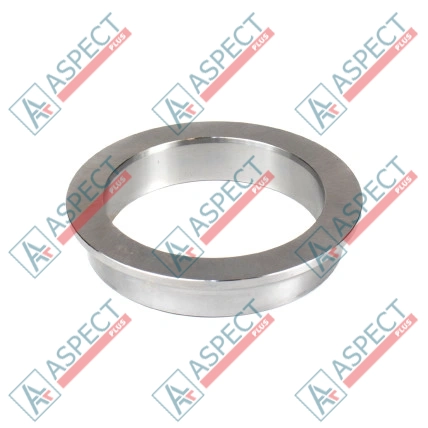

• Rondelle guide bille
• Rondelle
• Soupape de décharge
• Kit joints moteur
• Régulateur de vanne
• Piston d'asservissement

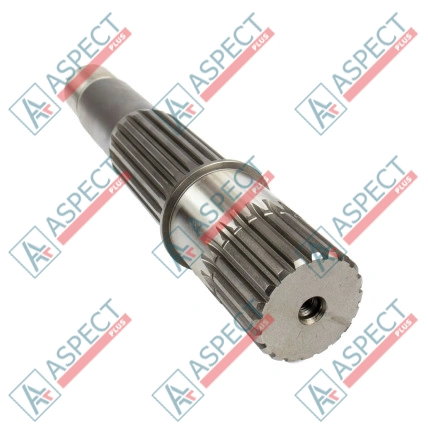

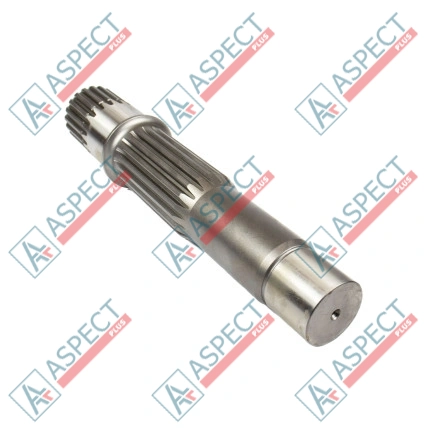

• Arbre moteur

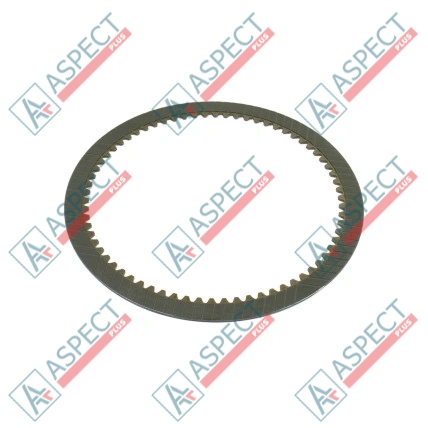

• Disque de friction
